КГН

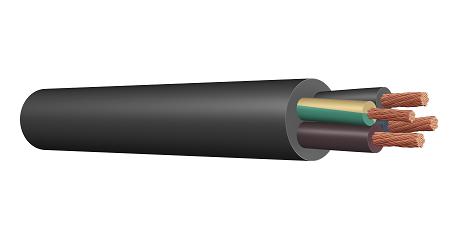

КГН Кабель силовой гибкий с медными жилами, с резиновой изоляцией, в резиновой маслостойкой оболочке, не распространяющей горение. ТУ У 31.3.00214505-008-2003 / (ТУ 16.К73.05-93) Код ОКП: 35 4145; 35 4441; 35 4464 Код ДКПП: 31.30.13.750 Код КНД: 29.060.20

Область применения
Кабели марки КГН предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 660 В частоты до 400 Гц или постоянное напряжение 1000 В, при изгибах с радиусом не менее 8 диаметров кабеля, при возможности попадания на оболочку дезинфицирующих и агрессивных веществ, применяемых в сельском хозяйстве, а также смазочных масел, при допустимой температуре нагрева токопроводящих жил до 75^оС.
В условное обозначение кабелей с нулевой жилой к марке добавляется буква "н", кабелей с двумя и тремя основными жилами и одной или двумя вспомогательными жилами (без жил заземления и нулевой) добавляется буква "в".

Конструкция
1. Токопроводящая жила- медная, многопроволочная, круглой формы, не ниже 4 класса по ГОСТ 22483.
2. Разделительный слой - на основные, вспомогательные жилы, нулевую и жилу заземления наложена синтетическая плёнка.
Допускается разрушение синтетической плёнки и наложение изоляции без плёнки при условии отделяемости изоляции от жилы.
3. Изоляция - из резины изоляционной.
Изолированные жилы имеют отличительную расцветку сплошную или в виде продольной полосы. Изоляция жилы заземления имеет зелено-желтый цвет. Изоляция нулевой жилы имеет голубой цвет. Если нулевая жила отсутствует, голубой цвет может применяться для расцветки любой жилы кроме жилы заземления. Цвета красный, серый, белый и, если не в сочетании, зеленый и желтый не используются для расцветки жил многожильных кабелей.
По согласованию с потребителем допускается другая расцветка изоляции жил, отсутствие расцветки.
4. Скрутка - шаг скрутки изолированных жил не более 16 диаметров по скрутке.
5. Оболочка - из резины шланговой не распространяющей горение.

Технические характеристики:
1. Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины и температуру 20^оС, соответствует ГОСТ 22483.
2. Электрическое сопротивление изоляции жил и изоляционно-защитной оболочки, пересчитанное на 1 км длины и температуру 20 ^оС, не менее 50 МОм.
3. Кабели должны выдерживать испытательное переменное напряжение 2,5 кВ номинальной частоты 50 Гц в течение 5 мин: для многожильных кабелей без погружения в воду, а одножильных с погружением в воду. Допускается испытание одножильных кабелей напряжением на проход в соответствии с требованиями технических условий.
4. Кабели с номинальным сечением жил 6 мм² и более должны быть стойкими к многократным изгибам на угол + π/2 рад при номинальном растягивающем усилии 49Н (5,0 кгс).
5. Кабели с сечением основных жил до 4 мм² включительно должны быть стойкими к многократным перегибам через систему роликов под токовой нагрузкой и выдерживать не менее 30000 циклов перегибов.
6. Кабели устойчивы к изменению температуры окружающей среды от минус 30 ^оС до плюс 50 ^оС.
7. Строительная длина кабелей с номинальным сечением основных жил до 35 мм² включительно должна быть не менее 150 м, кабелей с номинальным сечением основных жил 50 мм² и выше - не менее 125 м.
По согласованию с потребителем допускается сдача любыми длинами.
8. Поставка кабелей: на деревянных барабанах или в бухтах. Масса бухты должна быть не более 30 кг.
9. Гарантийный срок эксплуатации кабелей: 6 месяцев с момента ввода в эксплуатацию.
Изготовитель гарантирует соответствие качества кабелей требованиям настоящих технических условий, при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.
10. Срок службы кабелей: не менее 4 лет.

Основные конструктивные параметры кабеля
