КГ

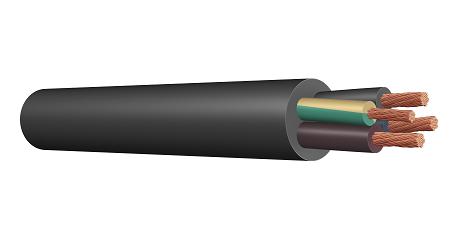

КГ Кабель силовой гибкий с медными жилами, с резиновой изоляцией, в резиновой оболочке. ТУ У 31.3-00214505-008-2003 / (ТУ 16.К73.05-93) Код ОКП: 35 4145; 35 4441; 35 4464 Код ДКПП: 31.30.13.750 Код КНД: 29.060.20

Область применения
Кабели марки КГ предназначены для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 660 В частоты до 400 Гц или постоянное напряжение 1000 В, при изгибах с радиусом не менее 8 диаметров кабеля при допустимой температуре нагрева токопроводящих жил до 75^оС.
В условное обозначение кабелей с нулевой жилой к марке добавляется буква "н", кабелей с двумя и тремя основными жилами и одной или двумя вспомогательными жилами (без жил заземления и нулевой) добавляется буква "в".

Конструкция
1. Токопроводящая жила - медная, многопроволочная, круглой формы, не ниже 4 класса по ГОСТ 22483.
2. Разделительный слой - на основные, вспомогательные жилы, нулевую и жилу заземления наложена синтетическая плёнка.
Допускается разрушение синтетической плёнки и наложение изоляции без плёнки при условии отделяемости изоляции от жилы.
3. Изоляция - из резины изоляционной. Изолированные жилы имеют отличительную расцветку сплошную или в виде продольной полосы. Изоляция жилы заземления имеет зелено-желтый цвет. Изоляция нулевой жилы имеет голубой цвет. Если нулевая жила отсутствует, голубой цвет может применяться для расцветки любой жилы кроме жилы заземления. Цвета красный, серый, белый и, если не в сочетании, зеленый и желтый не используются для расцветки жил многожильных кабелей.
По согласованию с потребителем допускается другая расцветка изоляции жил, отсутствие расцветки.
4. Скрутка - шаг скрутки изолированных жил не более 16 диаметров по скрутке.
5. Оболочка - из резины шланговой.

Технические характеристики:
1. Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины и температуру 20 оС, соответствует ГОСТ 22483.
2. Электрическое сопротивление изоляции жил и изоляционно-защитной оболочки, пересчитанное на 1 км длины и температуру 20 оС, не менее 50 МОм.
3. Кабели должны выдерживать испытательное переменное напряжение 2,5 кВ номинальной частоты 50 Гц в течение 5 мин: для многожильных кабелей без погружения в воду, а одножильных с погружением в воду. Допускается испытание одножильных кабелей напряжением на проход в соответствии с требованиями технических условий.
4. Кабели с номинальным сечением жил 6 мм² и более должны быть стойкими к многократным изгибам на угол + π/2 рад при номинальном растягивающем усилии 49Н (5,0 кгс).
5. Кабели с сечением основных жил до 4 мм² включительно должны быть стойкими к многократным перегибам через систему роликов под токовой нагрузкой и выдерживать не менее 30000 циклов перегибов.
6. Кабели устойчивы к изменению температуры окружающей среды от минус 40^оС до плюс 50^оС.
7. Строительная длина кабелей с номинальным сечением основных жил до 35 мм² включительно должна быть не менее 150 м, кабелей с номинальным сечением основных жил 50 мм² и выше - не менее 125 м.
По согласованию с потребителем допускается сдача любыми длинами.
8. Поставка кабелей: на деревянных барабанах или в бухтах. Масса бухты должна быть не более 30 кг.
9. Гарантийный срок эксплуатации кабелей: 6 месяцев с момента ввода в эксплуатацию.
Изготовитель гарантирует соответствие качества кабелей требованиям настоящих технических условий, при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.
10. Срок службы кабелей: не менее 4 лет.

Основные конструктивные параметры кабеля (справочные величины)

Число и номинальное сечение жил, мм2	Расчетный наружный диаметр, мм	Расчётная масса, кг/км
1*2,5	5,8	62,61
1*4	6,8	88,07
1*6	7,6	114,79
1*10	9,45	184,04
1*16	10,54	253,97
1*25	12,95	384,87
1*35	14,63	508,87
1*50	16,57	697,86
1*70	18,38	913,33
1*95	21,91	1227,07
1*120	24,83	1527,46
1*150	25,72	1863,28
2*1,0	8,48	93,45
2*1,5	9,96	128,37
2*2,5	11,4	178,46
2*4	13,2	245,64
2*6	15,2	332,16
2*10	20,3	596,08
2*16	22,88	801,52
2*25	27,5	1179,11
2*35	30,86	1533,31
2*50	35,74	2117,21
2*70	39,96	2750,53
2*95	46,62	3668,47
2*120	52,5	4361,52
2*150	55,94	5267,37
3*1	9,12	114,35
3*1,5	10,68	156,22
3*2,5	12,2	219,48
3*4	14,12	303,56
3*6	16,24	411,5
3*10	21,76	738,24
3*16	24,5	1002,75
3*25	29,42	1478,35
3*35	33,63	1977,24
3*50	37,75	2646,13
3*70	42,24	3466,18
3*95	49,97	4676,24
3*120	56,28	5679,81
3*150	60,14	6924,2
4*1	10,09	141,21
4*1,5	11,79	192,18
4*2,5	13,44	270,8
4*4	15,57	375,6
4*6	18,1	517,01
4*10	23,79	903,72
4*16	26,82	1236,03
4*25	32,66	1855,03
4*35	37,31	2481,52
4*50	41,82	3327,17
4*70	46,98	4386,86
4*95	55,93	5945,21
5*1	11,14	170,22
5*1,5	13	231,06
5*2,5	14,8	325,91
5*4	17,36	459,65
5*6	20,12	630,36
5*10	26,24	1091,53
5*16	29,78	1507,9
5*25	36,21	2257,81
2*1+1*1	9,12	114,35
2*1,5+1*1,5	10,68	156,22
2*2,5+1*1,5	12	205,26
2*4+1*2,5	14,12	292,72
2*6+1*4	16,04	390,78
2*10+1*6	20,51	648,84
2*16+1*6	22,88	844,29
2*25+1*10	27,5	1253,32
2*35+1*10	31,66	1658,45
2*50+1*16	35,74	2230,98
2*70+1*25	39,96	2927,05
3*1+1*1	10,09	141,21
3*1,5+1*1,5	11,79	192,17
3*2,5+1*1,5	13,44	261,54
3*4+1*2,5	15,57	364,73
3*6+1*4	17,7	488,21
3*10+1*6	22,89	825,78
3*16+1*6	25,15	1066,95
3*25+1*10	30,23	1583,91
3*35+1*10	35,18	2135,44
3*50+1*16	39,42	2861,98
2*95+1*35	46,62	3798,14
2*120+1*35	53,1	4724,34
2*150+1*50	56,54	5767,08
3*70+1*25	43,85	3700,13
3*95+1*35	51,43	4936,27
3*120+1*35	59,18	6228,21
3*150+1*50	63,15	7633,23

Указания по эксплуатации:
1. Монтаж, эксплуатация и ремонт кабелей должны быть произведены в соответствии с <Правилами устройства электроустановок>, <Правилами технической эксплуатации и правилами технической безопасности при эксплуатации электроустановок потребителей>, утверждёнными Госэнергонадзором.
2. Растягивающие усилия на кабель должны быть не более 19,6 Н (2,0 кгс) на 1 мм² суммарного сечения всех жил.
3. Токовые нагрузки на кабели при температуре окружающей среды 25^оС должны быть не более, указанных в таблице.

Номинальное сечение основных жил, мм2	Токовые нагрузки, А, не более для кабелей с
	Одной основной жилой	Двумя основными жилами, с жилой заземления или нулевой жилой и без них	Тремя основными жилами, с жилой заземления или нулевой жилой и без них	Тремя основными жилами, с жилой заземления или нулевой жилой и без них, одной или двумя вспомогательными жилами
0,75	-	24	22	-
1,0	-	28	24	-
1,5	-	35	31	27
2,5	69	47	42	39
4	89	60	55	49
6	115	75	69	62
10	144	97	88	82
16	189	128	116	114
25	240	162	150	148
35	298	200	180	178
50	362	245	226	222
70	437	290	272	-
95	522	347	327	-
120	609	407	385	-
150	-	-	437	-

4. Класс пожарной опасности по НПБ 248 указан в таблице, в качестве справочного материала:

Марка кабеля	Класс пожарной опасности
КГ	02.7.2.4
