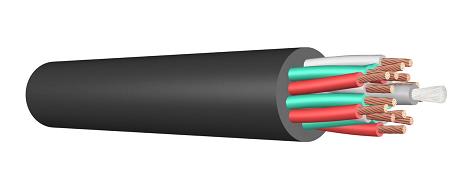

КГВШ

Кабель гибкий с поливинилхлоридной изоляцией и оболочкой, шахтный.

ТУ У 31.3.00214505-012-2004 / (ТУ 16-505.167-78)
Код ОКП: 35 4133; 35 4145
Код ДКПП: 31.30.13.750

    Область применения

    Кабели марки КГВШ предназначены для эксплуатации в искробезопасных цепях устройств управления, автоматики и контроля на переменное напряжение до 380 В номинальной частоты 50 Гц в условиях подземных выработок шахт опасных по газу или пыли.

    Вид климатического исполнения У, категории 5 по ГОСТ 15150.

    Кабели предназначены для эксплуатации при температуре окружающей среды от минус 30 ^оС до плюс 50 ^оС и относительной влажности до 98% при температуре 35 ^оС.

    Кабели не распространяют горение.

    Конструкция

    1. Токопроводящая жила - медная, многопроволочная, круглой формы, 5 класса по ГОСТ 22483.

    2. Изоляция - из поливинилхлоридного пластиката.

    3. Сердечник - полиэфирные нити или поливинилхлоридный пластикат на основе полиэфирных нитей.

    4. Оболочка - из поливинилхлоридного пластиката.

    Технические характеристики:

    1. Электрическое сопротивление токопроводящей жилы постоянному току, пересчитанное на 1 км длины и температуру 20 ^оС, не более 14,5 Ом для жил номинальным сечением 1,5 мм² и 20,4 Ом - для жил номинальным сечением 1,0 мм².

    2. Электрическое сопротивление изоляции жил, пересчитанное на 1 км длины и температуру 20 ^оС, не менее 10 МОм.

    3. Кабели выдерживают испытание переменным напряжением 2 кВ, номинальной частоты 50 Гц в течении 5 мин., без погружения в воду.

    4. Кабели стойкие к изгибам на угол +- П рад..

    5. Строительная длина кабелей: не менее 150 м. Допускается сдача кабелей диной не менее 50 м. в количестве не более 10% от общей длины сдаваемой партии. По согласованию с потребителем допускается сдача кабелей другими длинами.

    6. Поставка кабелей: на деревянных барабанах по ГОСТ 5151 или в бухтах. Масса бухты должна быть не более 30 кг.

    7. Гарантийный срок эксплуатации кабелей: 6 месяцев со дня ввода в эксплуатацию.
Изготовитель гарантирует соответствие качества кабелей требованиям настоящих технических условий, при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.

    8. Срок службы кабелей: не менее 1 года.

    Указания по эксплуатации:

    1. Прокладка и эксплуатация кабелей должны производиться в соответствии с "Правилами безопасности в угольных и сланцевых шахтах", "Правилами технической эксплуатации угольных и сланцевых шахт".

    2. Не допускается разматывание кабеля, находящегося при температуре ниже 15 ^оС, без предварительного подогрева.

    3. Не допускается осевое закручивание кабеля на угол более 2П рад на длине 1 м в любую сторону.

    4. Минимальный допустимый радиус изгиба кабелей без предварительного подогрева должен быть не менее 10 номинальных диаметров, с предварильным подогревом - не менее 5.

    5. Не допускается эксплуатация кабелей с повреждённой оболочкой.
