КГЭ-ХЛ (6 кВ)

Кабель гибкий с медными жилами с резиновой изоляцией, с экранами из электропроводящей резины, в резиновой холодостойкой оболочке.

ТУ У 31.3-00214505-009-2003 / (ТУ 16.К73.02-88)

Код ОКП: 35 4545

Код ДКПП: 31.30.14.000

Код КНД: 29.060.20

Область применения

Кабели марки КГЭ-ХЛ предназначены для присоединения экскаваторов и других передвижных механизмов или электроустановок к электрическим сетям с изолированной нейтралью, при номинальном напряжении переменного тока номинальной частоты 50 Гц основных жил - 6 кВ, вспомогательной - 380 В, в сетях, оборудованных аппаратурой автоматического отключения при однофазном замыкании на землю.
Климатическое исполнение У, ХЛ категории размещения 1 по ГОСТ 15150.
Кабели предназначены для эксплуатации при температуре окружающей от минус 60 ^оС до плюс 50 ^оС.
Кабель имеет три основные жилы, одну жилу заземления и одну вспомогательную жилу или три основные жилы и одну жилу заземления.

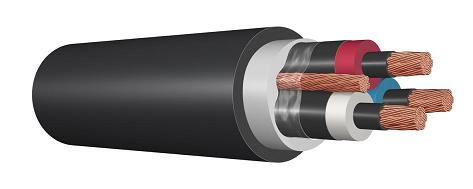

Конструкция
1. Токопроводящая жила - медная, многопроволочная, круглой формы, по ГОСТ 22483 не ниже 4 класса для жил номинальным сечением 6,16-150 и не ниже класса 5 для жил номинальным сечением 10 мм².
2. Внутренний экран основной жилы - из электропроводящей резины.
3. Изоляция - из изоляционной резины. Изоляция основных жил накладывается поверх внутреннего экрана. Изолированные основные жилы имеют маркировку расцветкой, изоляция вспомогательной жилы не должна быть черного цвета. Допускается изготовление вспомогательной жилы с наружным экраном из электропроводящей резины номинальной толщиной 0,2 мм. Жила заземления выполняется без изоляции. Допускается изготовление жилы заземления с оболочкой из электропроводящей резины номинальной толщиной 1,2 мм.
4. Наружный экран основной жилы - из электропроводящей резины, наложенной поверх изоляции.
5. Скрутка - основные жилы, заземляющая и вспомогательная жилы скручены.
6. Разделительный слой - для кабелей с внутренней оболочкой из неэлектропроводящей резины поверх скрученных жил наложена синтетическая плёнка. Допускается изготовление без плёнки при условии обеспечения свободного отделения жил друг от друга и от оболочки без повреждения изоляции и экранов, допускается разрушение синтетической плёнки.
7. Оболочка - двухслойная резиновая с внутренним слоем из электропроводящей резины. Допускается внутренняя оболочка из неэлектропроводящей резины. Допускается изготовление кабелей в однослойной оболочке из резины типа, предусмотренного для наружного слоя двухслойной оболочки.
Наружная оболочка кабелей марки КГЭ-ХЛ изготовлена из холодостойкой резины.

Технические характеристики:
1. Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины и температуру 20 ^оС, соответствует ГОСТ 22483.
2. Основные жилы выдерживают испытательное номинальное напряжение 15 кВ переменного тока номинальной частоты 50 Гц в течение 5 мин.
3. Вспомогательная жила выдерживает испытательное номинальное напряжение 2 кВ переменного тока номинальной частоты 50 Гц в течение 5 мин.
4. Напряжение возникновения частичных разрядов экранированных основных жил не менее 9 кВ, напряжение прекращения разрядов не менее 6 кВ.
5. Электрическое сопротивление изоляции основных жил кабеля, пересчитанное на 1 км длины и температуру 20 ^оС, не менее 50 МОм.
6. Электрическое сопротивление экранов кабелей при температуре 20 ^оС, не более 300 Ом.
7. Кабели стойки к знакопеременным изгибам вокруг роликов на угол π рад с растягивающим усилием 196 Н (20 кгс).
8. Длительно допустимая рабочая температура на токопроводящих жилах должна быть не более 80 ^оС.
9. Строительная длина кабелей: не менее 200 м. По согласованию с потребителем допускается сдача кабелей любыми длинами.
10. Поставка кабелей на деревянных барабанах.
11. Гарантийный срок эксплуатации кабелей: 12 месяцев с момента ввода в эксплуатацию. Изготовитель гарантирует соответствие качества кабелей требованиям настоящих технических условий, при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.
12. Срок службы кабелей: не менее 3 лет, а при эксплуатации на механизмах, оборудованных кабелеприёмными барабанами - не менее 5 лет.

Основные конструктивные параметры кабеля

Число и номинальное сечение жил, мм²

Номинальный наружный диаметр, мм (справочные величины)

Расчётная масса, кг/км (справочные величины)

Длительно допустимые токовые нагрузки А, при номинальной температуре окружающего воздуха 25 ^оС

основных

заземления

вспомогательной

3х10

1х6

1х6

41,2

2170

91

3х16

1х6

1х6

43,8

2522

117

3х25

1х10

1х6

46,4

3014

157

3х35

1х10

1х6

50,2

3614

189

3х50

1х16

1х10

53,9

4309

235

3х70

1х16

1х10

63,3

5835

288

3х95

1х25

1х10

66,5

6998

346

3х120

1х35

1х10

72,0

8267

403

3х150

1х50

1х10

77,6

9802

458

3х10

1х6

-

41,2

2085

91

3х16

1х6

-

43,8

2462

117

3х25

1х10

-

46,4

2956

157

3х35

1х10

-

50,2

3579

189

3х50

1х16

-

53,9

4313

235

3х70

1х16

-

633

5891

288

3х95

1х25

-

66,5

7058

346

3х120

1х35

-

72,0

8340

403

3х150

1х50

-

77,6

9895

458

Указания по эксплуатации:
1. Прокладка и эксплуатация кабелей должна производиться в соответствии с <Правилами устройства электроустановок>, <Правилами технической эксплуатации электроустановок потребителей>, <Правилами техники безопасности при эксплуатации электроустановок потребителей>, <Едиными правилами безопасности при разработке месторождений полезных ископаемых открытым способом>, а также <Руководством по эксплуатации и ремонту гибких кабелей напряжением 6-10 кВ на открытых горных работах> и <Указаниями по заделкам, ремонту и соединениям гибкого кабеля с экранами из электропроводящей резины>, утверждёнными в установленном порядке.
2. Минимально допустимый радиус изгиба кабелей при монтаже и прокладке по трассе должны быть не менее шести, при сматывании и наматывании на кабельный барабан - не менее 10 наружных диаметров кабеля.
3. Наибольшая растягивающая нагрузка на кабель не должна превышать 24,5 Н (2,5 кгс), натяжение кабеля при сматывании и наматывании на кабельный барабан - не более 10 Н (1,0 кгс) на 1 мм² суммарного сечения всех токопроводящих жил.
4. Кабель не должен подвергаться воздействию раздавливающих и ударных нагрузок.
5. Кабель должен иметь концевые заделки основных жил.
6. Не допускается эксплуатация кабеля с повреждённой оболочкой.
7. При эксплуатации кабеля жила заземления должна быть подключена к заземлителю.
8. При эксплуатации кабелей вспомогательная жила должна быть подсоединена к аппаратуре контроля целостности жилы заземления, обеспечивающей сигнализацию и автоматическое отключение кабельной линии.
9. На подстанции и присоединительном пункте фидер, питающий экскаватор, должен быть оборудован аппаратурой, обеспечивающей автоматическое отключение кабельной линии при замыкании на землю одной фазы. Время отключения должно быть не более 0,2 с, резервной защиты - не более 0,5 с.
10. В местах массовых проходов людей трасса кабеля должна быть обозначена предупредительными плакатами, выставленными на расстоянии не менее 1,5 м от кабеля.
11. Перемещение кабеля, находящегося под напряжением, вручную запрещается. Допускается подноска кабеля, находящегося под напряжением, обслуживающим персоналом в диэлектрических резиновых перчатках и ботах или захватами с диэлектрическими рукоятками.
12. При эксплуатации кабеля без вспомогательной жилы необходимо производить проверку целостности жилы заземления. Не допускается эксплуатация кабеля при неисправности жилы заземления и вспомогательной жилы.
