КГЭН (6 кВ)
 |
КГЭН (6 кВ)

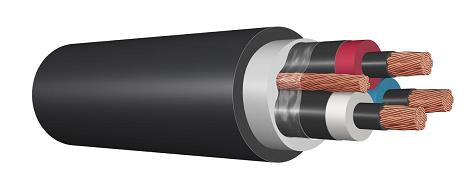

Кабель гибкий с медными жилами с резиновой изоляцией, с экранами из электропроводящей резины, в резиновой оболочке, не распространяющей горение.
ТУ У 31.3-00214505-009-2003 / (ТУ 16.К73.02-88)
Код ОКП: 35 4545
Код ДКПП: 31.30.14.000
Код КНД: 29.060.20
|
|
Область применения
Кабели марки КГЭН предназначены для питания передвижных трансформаторных подстанций в сетях с изолированной нейтралью и для работы в комплексе с аппаратурой контроля целостности жилы заземления и защиты от утечек тока короткого замыкания на землю, работающих при температуре окружающей среды от минус 30 оС до плюс 500С и относительной влажности воздуха до 98%.
Кабель имеет три основные жилы, одну жилу заземления и одну вспомогательную жилу или три основные жилы и одну жилу заземления.
Конструкция
1. Токопроводящая жила - медная, многопроволочная, круглой формы, по ГОСТ 22483 не ниже 4 класса для жил номинальным сечением 6,16-150 и не ниже класса 5 для жил номинальным сечением 10 мм2.
2. Внутренний экран основной жилы - из электропроводящей резины.
3. Изоляция - из изоляционной резины. Изоляция основных жил накладывается поверх внутреннего экрана. Изолированные основные жилы имеют маркировку расцветкой, изоляция вспомогательной жилы не должна быть черного цвета. Допускается изготовление вспомогательной жилы с наружным экраном из электропроводящей резины номинальной толщиной 0,2 мм. Жила заземления выполняется без изоляции. Допускается изготовление жилы заземления с оболочкой из электропроводящей резины номинальной толщиной 1,2 мм.
4. Наружный экран основной жилы - из электропроводящей резины, наложенной поверх изоляции.
5. Скрутка - основные жилы, заземляющая и вспомогательная жилы скручены.
6. Разделительный слой - для кабелей с внутренней оболочкой из неэлектропроводящей резины поверх скрученных жил наложена синтетическая плёнка. Допускается изготовление без плёнки при условии обеспечения свободного отделения жил друг от друга и от оболочки без повреждения изоляции и экранов, допускается разрушение синтетической плёнки.
7. Оболочка - двухслойная резиновая с внутренним слоем из электропроводящей резины. Допускается внутренняя оболочка из неэлектропроводящей резины. Допускается изготовление кабелей в однослойной оболочке из резины типа, предусмотренного для наружного слоя двухслойной оболочки. Наружная оболочка кабелей марки КГЭН изготовлена из резины, не распространяющей горение.
Технические характеристики:
1. Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины и температуру 20 оС, соответствует ГОСТ 22483.
2. Основные жилы выдерживают испытательное номинальное напряжение 15 кВ переменного тока номинальной частоты 50 Гц в течение 5 мин.
3. Вспомогательная жила выдерживает испытательное номинальное напряжение 2 кВ переменного тока номинальной частоты 50 Гц в течение 5 мин.
4. Напряжение возникновения частичных разрядов экранированных основных жил не менее 9 кВ, напряжение прекращения разрядов не менее 6 кВ.
5. Электрическое сопротивление изоляции основных жил кабеля, пересчитанное на 1 км длины и температуру 20 оС, не менее 50 МОм.
6. Электрическое сопротивление экранов кабелей при температуре 20 о С, не более 300 Ом.
7. Кабели стойки к знакопеременным изгибам вокруг роликов на угол π рад с растягивающим усилием 196 Н (20 кгс).
8. Длительно допустимая рабочая температура на токопроводящих жилах должна быть не более 75 оС.
9. Строительная длина кабелей: не менее 200 м. По согласованию с потребителем допускается сдача кабелей любыми длинами.
10. Поставка кабелей на деревянных барабанах.
11. Гарантийный срок эксплуатации кабелей: 12 месяцев с момента ввода в эксплуатацию. Изготовитель гарантирует соответствие качества кабелей требованиям настоящих технических условий, при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.
12. Срок службы кабелей: не менее 3 лет, а при эксплуатации на механизмах, оборудованных кабелеприёмными барабанами - не менее 5 лет.
Основные конструктивные параметры кабеля (справочные величины)
|
|
Число и номинальное сечение жил, мм2 |
Номинальный наружный диаметр, мм (справочные величины) |
Расчётная масса 1км/кг (справочные величины) |
Длительно допустимые токовые нагрузки А, при номинальной температуре окружающего воздуха 25оС |
|
основных |
заземления |
вспомогательной |
|
|
|
|
3х35 |
1х10 |
1х6 |
48,2 |
3750 |
189 |
|
3х50 |
1х16 |
1х10 |
51,9 |
4400 |
235 |
Указания по эксплуатации:
1. Прокладка и эксплуатация кабелей должна производиться в соответствии с <Правилами устройства электроустановок>, <Правилами технической эксплуатации электроустановок потребителей>, <Правилами техники безопасности при эксплуатации электроустановок потребителей>, <Едиными правилами безопасности при разработке месторождений полезных ископаемых открытым способом>, а также <Руководством по эксплуатации и ремонту гибких кабелей напряжением 6-10 кВ на открытых горных работах> и <Указаниями по заделкам, ремонту и соединениям гибкого кабеля с экранами из электропроводящей резины>, утверждёнными в установленном порядке.
2. Минимально допустимый радиус изгиба кабелей при монтаже и прокладке по трассе должны быть не менее шести, при сматывании и наматывании на кабельный барабан - не менее 10 наружных диаметров кабеля.
3. Наибольшая растягивающая нагрузка на кабель не должна превышать 24,5 Н (2,5 кгс), натяжение кабеля при сматывании и наматывании на кабельный барабан - не более 10 Н (1,0 кгс) на 1 мм2 суммарного сечения всех токопроводящих жил.
4. Кабель не должен подвергаться воздействию раздавливающих и ударных нагрузок.
5. Кабель должен иметь концевые заделки основных жил.
6. Не допускается эксплуатация кабеля с повреждённой оболочкой.
7. При эксплуатации кабеля жила заземления должна быть подключена к заземлителю.
8. При эксплуатации кабелей вспомогательная жила должна быть подсоединена к аппаратуре контроля целостности жилы заземления, обеспечивающей сигнализацию и автоматическое отключение кабельной линии.
9. На подстанции и присоединительном пункте фидер, питающий экскаватор, должен быть оборудован аппаратурой, обеспечивающей автоматическое отключение кабельной линии при замыкании на землю одной фазы. Время отключения должно быть не более 0,2 с, резервной защиты - не более 0,5 с.
10. В местах массовых проходов людей трасса кабеля должна быть обозначена предупредительными плакатами, выставленными на расстоянии не менее 1,5 м от кабеля.
11. Перемещение кабеля, находящегося под напряжением, вручную запрещается. Допускается подноска кабеля, находящегося под напряжением, обслуживающим персоналом в диэлектрических резиновых перчатках и ботах или захватами с диэлектрическими рукоятками.
12. При эксплуатации кабеля без вспомогательной жилы необходимо производить проверку целостности жилы заземления. Не допускается эксплуатация кабеля при неисправности жилы заземления и вспомогательной жилы.
|
|
