КГЭ (6 кВ)

Кабель гибкий с медными жилами с резиновой изоляцией, в резиновой оболочке с экранами из электропроводящей резины.

ТУ У 31.3-00214505-009-2003 / (ТУ 16.К73.02-88)
Код ОКП: 35 4545
Код ДКПП: 31.30.14.000
Код КНД: 29.060.20

Область применения

Кабели марки КГЭ (6 кВ) предназначены для присоединения экскаваторов и других передвижных механизмов или электроустановок к электрическим сетям с изолированной нейтралью, при номинальном напряжении переменного тока номинальной частоты 50 Гц основных жил - 6 кВ, вспомогательной - 380 В, в сетях, оборудованных аппаратурой автоматического отключения при однофазном замыкании на землю.

Климатическое исполнение У категории размещения 1 по ГОСТ 15150.

Кабель имеет три основные жилы, одну жилу заземления и одну вспомогательную жилу или три основные жилы и одну жилу заземления.

Кабели предназначены для эксплуатации при температуре окружающей среды от минус 30 ^oС до плюс 50 ^o.

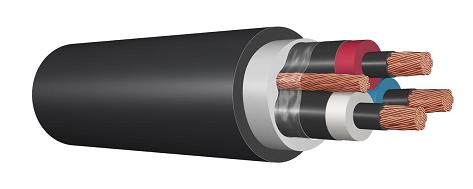

Конструкция

1. Токопроводящая жила - медная, многопроволочная, круглой формы, по ГОСТ 22483 не ниже 4 класса для жил номинальным сечением 6,16-150 и не ниже класса 5 для жил номинальным сечением 10 мм².

2. Внутренний экран основной жилы - из электропроводящей резины.

3. Изоляция - из изоляционной резины. Изоляция основных жил накладывается поверх внутреннего экрана. Изолированные основные жилы имеют маркировку расцветкой, изоляция вспомогательной жилы не должна быть черного цвета. Допускается изготовление вспомогательной жилы с наружным экраном из электропроводящей резины номинальной толщиной 0,2 мм. Жила заземления выполняется без изоляции. Допускается изготовление жилы заземления с оболочкой из электропроводящей резины номинальной толщиной 1,2 мм.

4. Наружный экран основной жилы - из электропроводящей резины, наложенной поверх изоляции.

5. Скрутка - основные жилы, заземляющая и вспомогательная жилы скручены.

6. Разделительный слой - для кабелей с внутренней оболочкой из неэлектропроводящей резины поверх скрученных жил наложена синтетическая плёнка. Допускается изготовление без плёнки при условии обеспечения свободного отделения жил друг от друга и от оболочки без повреждения изоляции и экранов, допускается разрушение синтетической плёнки.

7. Оболочка - двухслойная резиновая с внутренним слоем из электропроводящей резины. Допускается внутренняя оболочка из неэлектропроводящей резины. Допускается изготовление кабелей в однослойной оболочке из резины типа, предусмотренного для наружного слоя двухслойной оболочки.

Технические характеристики:

1. Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины и температуру 20 ^оС, соответствует ГОСТ 22483.

2. Основные жилы выдерживают испытательное номинальное напряжение 15 кВ переменного тока номинальной частоты 50 Гц в течение 5 мин.

3. Вспомогательная жила выдерживает испытательное номинальное напряжение 2 кВ переменного тока номинальной частоты 50 Гц в течение 5 мин.

4. Напряжение возникновения частичных разрядов экранированных основных жил не менее 9 кВ, напряжение прекращения разрядов не менее 6 кВ.

5. Электрическое сопротивление изоляции основных жил кабеля, пересчитанное на 1 км длины и температуру 20 ^оС, не менее 50 МОм.

6. Электрическое сопротивление экранов кабелей при температуре 20 ^оС, не более 300 Ом.

7. Кабели стойки к знакопеременным изгибам вокруг роликов на угол П рад с растягивающим усилием 196 Н (20 кгс).

8. Длительно допустимая рабочая температура на токопроводящих жилах должна быть для кабеля КГЭ (6 кВ) не более 75 ^оС.

9. Строительная длина кабеля: не менее 200 м. По согласованию с потребителем допускается сдача кабеля любыми длинами.

10. Поставка кабеля на деревянных барабанах.

11. Гарантийный срок эксплуатации кабелей: 12 месяцев с момента ввода в эксплуатацию.
Изготовитель гарантирует соответствие качества кабелей требованиям настоящих технических условий, при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.

12. Срок службы кабелей: не менее 3 лет, а при эксплуатации на механизмах, оборудованных кабелеприёмными барабанами - не менее 5 лет.

Указания по эксплуатации:

1. Прокладка и эксплуатация кабелей должна производиться в соответствии с "Правилами устройства электроустановок", "Правилами технической эксплуатации электроустановок потребителей", "Правилами техники безопасности при эксплуатации электроустановок потребителей", "Едиными правилами безопасности при разработке месторождений полезных ископаемых открытым способом", а также "Руководством по эксплуатации и ремонту гибких кабелей напряжением 6-10 кВ на открытых горных работах" и "Указаниями по заделкам, ремонту и соединениям гибкого кабеля с экранами из электропроводящей резины", утверждёнными в установленном порядке.

2. Минимально допустимый радиус изгиба кабелей при монтаже и прокладке по трассе должны быть не менее шести, при сматывании и наматывании на кабельный барабан - не менее 10 наружных диаметров кабеля.

3. Наибольшая растягивающая нагрузка на кабель не должна превышать 24,5 Н (2,5 кгс), натяжение кабеля при сматывании и наматывании на кабельный барабан - не более 10 Н (1,0 кгс) на 1 мм2 суммарного сечения всех токопроводящих жил.

4. Кабель не должен подвергаться воздействию раздавливающих и ударных нагрузок.

5. Кабель должен иметь концевые заделки основных жил.

6. Не допускается эксплуатация кабеля с повреждённой оболочкой.

7. При эксплуатации кабеля жила заземления должна быть подключена к заземлителю.

8. При эксплуатации кабелей вспомогательная жила должна быть подсоединена к аппаратуре контроля целостности жилы заземления, обеспечивающей сигнализацию и автоматическое отключение кабельной линии.

9. На подстанции и присоединительном пункте фидер, питающий экскаватор, должен быть оборудован аппаратурой, обеспечивающей автоматическое отключение кабельной линии при замыкании на землю одной фазы. Время отключения должно быть не более 0,2 с, резервной защиты - не более 0,5 с.

10. В местах массовых проходов людей трасса кабеля должна быть обозначена предупредительными плакатами, выставленными на расстоянии не менее 1,5 м от кабеля.

11. Перемещение кабеля, находящегося под напряжением, вручную запрещается. Допускается подноска кабеля, находящегося под напряжением, обслуживающим персоналом в диэлектрических резиновых перчатках и ботах или захватами с диэлектрическими рукоятками.

12. При эксплуатации кабеля без вспомогательной жилы необходимо производить проверку целостности жилы заземления.
Не допускается эксплуатация кабеля при неисправности жилы заземления и вспомогательной жилы.
