КОГВЭШ
 |
КОГВЭШ на 660 В
Кабель силовой особо гибкий экранированный, с изоляцией из поливинилхлоридного пластиката, шахтный.
ТУ У 31.3-00214505-011-2003 / (ТУ 16-705.376-85)
Код ОКП: 35 4133
Код ДКПП: 31.30.13.750
|
|
Область применения
Кабели марки КОГВЭШ предназначены для присоединения шахтного бурильного электроинструмента на номинальное переменное напряжение до 660 В, частоты 50 Гц с изолированной нейтралью и работы в угольных шахтах опасных по газу и пыли.
Климатическое исполнение У, категории 5 по ГОСТ 15150. Кабели исполнения У предназначены для эксплуатации при температуре окружающей среды от минус 30 оС до плюс 50 оС.

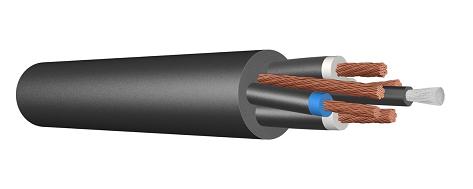

Кабель состоит из трёх основных жил, одной жилы заземления и одной вспомогательной жилы.
Конструкция
1. Токопроводящая жила - медная, многопроволочная, круглой формы, 5 класса по ГОСТ 22483.
2. Изоляция основных и вспомогательных токопроводящих жил: поливинилхлоридный пластикат. Изолированная вспомогательная жила имеет отличительную расцветку от основных жил, за исключением чёрного цвета.
3. Экран на основных и вспомогательных жилах графитополимерный.
4. Скрутка - экранированные основные, вспомогательные жилы и жила заземления должны быть скручена вокруг сердечника из поливинилхлоридного пластиката на основе синтетического волокна.
5. Сепаратор - поверх скрученных жил должна быть наложена синтетическая плёнка.
6. Оболочка - поливинилхлоридный пластикат, пониженной горючести.
Технические характеристики:
1. Электрическое сопротивление изоляции, пересчитанное на 1 км длины кабеля и температуру 20 оС, не менее 5 МОм.
2. Электрическое сопротивление экранов при температуре 20 оС, не более 300 Ом.
3. Кабели выдерживают испытание переменным напряжением 2,5 кВ, номинальной частоты 50 Гц в течение 5 мин.
4. Кабели стойки к изгибу с осевым кручением. Число циклов изгибов с осевым кручением при угле закручивания +7П, не менее:
|
| Номинальное сечение основных жил, мм2 |
Число циклов изгибов с осевым кручением |
| 1,5 | 35000 |
| 2,5 | 28000 |
| 4,0 и 6,0 | 22000 |
|
5. Строительная длина кабелей: не менее 150 м.
По согласованию с потребителем допускается сдача кабелей другими длинами.
6. Поставка кабелей: на деревянных барабанах или в бухтах. Масса бухты должна быть не более 30 кг.
7. Гарантийный срок эксплуатации кабелей: 6 месяцев со дня ввода в эксплуатацию.
Изготовитель гарантирует соответствие качества кабелей требованиям настоящих технических условий, при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.
8. Срок службы кабелей: не менее 2 лет.
|
| Основные параметры кабеля |
| Число и номинальное сечение жил, мм2 |
Номинальный наружный диаметр, мм (справочные величины) |
Расчётная масса, кг/км (справочные величины) |
Электрическое сопротивление жил 1 км кабеля, Ом, не более |
| основных |
заземления |
вспомогательной |
| 3х1,5 |
1х1,5 |
1х1,5 |
16,6 |
321 |
14,52 |
| 3х2,5 |
1х2,5 |
1х2,5 |
17,6 |
402 |
8,50 |
| 3х4,0 |
1х4,0 |
1х2,5 |
19,4 |
541 |
5,63 |
| 3х6,0 |
1х4,0 |
1х2,5 |
21,2 |
641 |
3,6 |
|
Указания по эксплуатации:
1. Прокладка и эксплуатация кабелей должны производиться в соответствии с <Правилами безопасности в угольных и сланцевых шахтах>, <Правилами технической эксплуатации угольных и сланцевых шахт>.
2. Минимально допустимый радиус изгиба кабелей при монтаже и эксплуатации должен быть не менее трёх наружных диаметров кабеля.
3. Длительно допустимая рабочая температура на токопроводящих жилах не должна превышать 70 оС.
Токовые нагрузки на кабели при длительной температуре нагрева жил для температуры окружающей среды 25 оС должны быть не более указанных в таблице:
|
| Номинальное сечение основных жил, мм2 |
Токовые нагрузки, А |
| 1,5 | 25 |
| 2,5 | 37 |
| 4,0 | 46 |
| 4,0 | 59 |
|
Для повторно-кратковременных, кратковременных режимов работы электроприёмников и температуры окружающей среды, отличной от 25 оС, токовые нагрузки пересчитываются в соответствии с <Правилами устройства электроустановок>.
5. Не допускается эксплуатация кабелей с повреждённой оболочкой.
|
|
