КГШР
Кабель гибкий шахтный марки КГШР 5х(2х2,5) на напряжение 60 В.
ТЗ 16.К23-004-2004
Кабель гибкий шахтный марки КГШР 10х4 на напряжение 60 В.
ТЗ 16.К23-001-2004
Кабель гибкий шахтный марки КГШР 6х(2х4) на напряжение 42 В, с резиновой изоляцией, в резиновой оболочке.
ТЗ 16.К23-005-2004
* - Кабели выпускаются по требованиям, взаимосогласованным с потребителем.
|
|
Область применения
Кабель марки КГШР 5х(2х2,5) предназначен для передачи электрических сигналов малой мощности переменного напряжения до 60В в системах их управления.
Кабель марки КГШР 10х4 предназначен для присоединения шахтных передвижных машин и механизмов к сети на номинальное переменное напряжение 60 В частоты до 50 Гц.
Кабель КГШР 6х(2х4) предназначен для передачи электрических сигналов малой мощности переменного напряжения до 42 В в системах их управления.
Кабель предназначен для эксплуатации при температуре окружающей среды от минус 30 0С до плюс 50 0С. Кабель не распространяет горение.

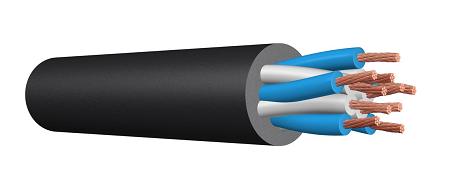

Конструкция
1. Токопроводящая жила - медная, многопроволочная, круглой формы, 5 класса по ГОСТ 22483-77.
2. Изоляция - из резины, типа РТИ-1.
3. Сепаратор - в кабелях КГШР 5х(2х2,5) и КГШР 10х4.
4. Скрутка - изолированные жилы скручены в группы (пары), а группы в кабель, для кабелей КГШР 5х(2х2,5) и КГШР 6х(2х4).
В кабелях КГШР 6х(2х4), КГШР 5х(2х2,5) и КГШР 10х4 поверх скрученной заготовки кабеля наложена синтетическая плёнка или тальк.
Допускается разрушение синтетической плёнки и изготовление без плёнки.
5. Оболочка - из резины шланговой, не распространяющей горение.
Технические характеристики:
1. Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины и температуру 20 оС, не более:
- 5,8 Ом, для кабелей КГШР 6х(2х4) и КГШР 10х4;
- 8,85 Ом, для кабеля КГШР 5х(2х2,5).
2. Емкость для кабеля КГШР 5х(2х2,5) - не более 1 мкФ/км.
3. Электрическое сопротивление изоляции жил, пересчитанное на 1 км кабеля и температуру 20 оС, МОм, не менее:
- при приёмке и поставке - 60;
- на период эксплуатации и хранения - 1
4. Кабель выдерживает испытание переменным напряжением номинальной частоты 50 Гц, в течении 5 мин:
- при приёмке и поставке: 0,6 кВ;
- на период эксплуатации и хранения: не менее 75 % от нормируемого при приёмке и поставке
5. Строительная длина кабеля не менее:
- 550 м., для кабелей КГШР 5х(2х2,5).
- 300 м., для кабелей КГШР 10х4;
- 200 м., для кабелей КГШР 6х(2х4).
Допускается сдача кабеля длиной не менее 50 м в количестве не более 20% от общей длины сдаваемой партии.
По согласованию с потребителем допускается сдача кабеля любыми длинами.
6. Поставка кабеля производится на деревянных барабанах или в бухтах. Масса бухты должна быть не более 30 кг.
7. Гарантийный срок эксплуатации кабелей 6 месяцев со дня ввода в эксплуатацию.
Изготовитель гарантирует соответствие качества кабеля требованиям настоящего технического задания, при соблюдении потребителем условий хранения, транспортирования, монтажа и эксплуатации.
8. Средний срок службы кабеля определяется числом циклов изгиба и равен 4500.
Основные конструктивные параметры кабеля (справочные величины)
| Марка кабеля |
Номинальное сечение жил, мм2 |
Число жил в кабеле |
Число жил в группе |
Число групп в кабеле |
Номинальный наружный диаметр, мм |
Расчётная масса 1км/кг |
| КГШР |
2,5 |
10 |
2 |
5 |
27 |
828,3 |
| КГШР |
4 |
12 |
2 |
6 |
34 |
1430 |
| КГШР |
4 |
10 |
- |
- |
27 |
900,8 |
Указания по эксплуатации:
1. Радиус внутренней кривой изгиба кабеля при монтаже и эксплуатации должен быть не менее 5 наружных диаметров кабеля. Кабель в кабелеукладчике не должен быть натянут. Свободное пространство для кабеля в цепи кабелеукладчика, должно составлять не менее 10% диаметра кабеля. В процессе эксплуатации кабеля периодически производить подгонку его длины относительно цепи кабелеукладчика. В цепи кабелеукладчика кабель должен свободно двигаться в радиусе изгиба.
3. Не допускается закручивание кабеля на угол более 2π рад на длине 1 м. в любую сторону.
4. Длительно допустимая температура нагрева жил кабеля при эксплуатации не должна превышать 75 oС.
|
