Область применения
Кабель предназначен для подключения электрооборудования передвижных забойных машин к сети на номинальное напряжение до 1140 В частоты 50 Гц для основных жил сечением 70 мм2, на номинальное напряжение до 3000 В, частоты 150 Гц для основных жил сечением 35 мм2 и на номинальное напряжение до 220 В частоты 50 Гц для вспомогательных жил.
Кабель предназначен для эксплуатации при температуре окружающей среды от минус 30 0С до плюс 50 0С. Кабель не распространяет горение.

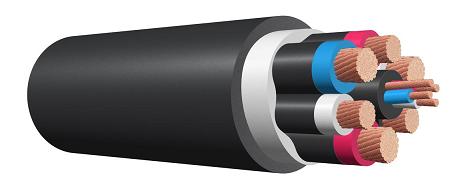

Конструкция
Кабель с тремя основными жилами номинальным сечением 70 мм2 на переменное номинальное напряжение до 1140 В частоты 50 Гц, с тремя основными жилами номинальным сечением 35 мм2 на переменное номинальное напряжение до 3000 В, частоты 150 Гц, одной жилой заземления номинальным сечением 10 мм2, тремя вспомогательными жилами номинальным сечением 4 мм2.
1. Токопроводящая жила - медная, многопроволочная, круглой формы, 5 класса по ГОСТ 22483-77.
2. Изоляция - из резины.
3. Эластичный экран .
4. Скрутка- основные изолированные жилы скручены вокруг вспомогательных жил и жилы заземления.
5. Сепаратор.
6. Оболочка - из резины не распространяющая горение.
Технические характеристики:
1. Электрическое сопротивление токопроводящих жил постоянному току, пересчитанное на 1 км длины и температуру 20 оС, для основных жил - ГОСТ 22483-77; для вспомогательных жил - не более 5,8 Ом.
2. Электрическое сопротивление изоляции жил, пересчитанное на 1 км кабеля и температуру 20 оС, МОм, не менее:
- при приёмке и поставке - 60;
- на период эксплуатации и хранения - 1
3. Электрическое сопротивление экранов основных жил при температуре 20 оС, кОм, не более:
- при приёмке и поставке - 1,5
- на период эксплуатации и хранения - 2,0
4.Ёмкость кабеля, не более 1 мкФ/км на фазу относительно земли.
5. Строительная длина кабеля не менее 450 м. Допускается сдача кабеля длиной не менее 50 м в количестве не более 20% от общей длины сдаваемой партии.
По согласованию с потребителем допускается сдача кабеля любыми длинами.
6. Поставка кабеля производится на деревянных барабанах или в бухтах. Масса бухты должна быть не более 30 кг.
7. Гарантийный срок эксплуатации кабеля: 6 месяцев со дня ввода в эксплуатацию. Изготовитель гарантирует соответствие качества кабеля требованиям настоящего технического задания, при соблюдении потребителем условий хранения, транспортирования, монтажа и эксплуатации.
8. Средний срок службы кабеля определяется числом циклом изгиба и равен не менее 2000. Число циклов уточняется при разработке конструкторской документации.
Основные конструктивные параметры кабеля (справочные величины)
|
