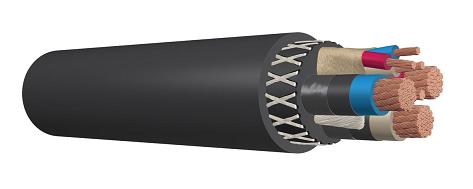

Кабель силовой гибкий с медными многопроволочными жилами с резиновой изоляцией, эластичными электропроводящими экранами, в резиновой упрочнённой оболочке, с упрочняющими сердечниками, шахтный.
ТУ У 31.3.00214505-010-2003 / (ТУ 16.К73.012-95)
Код ОКП: 35 4145
Код ДКПП: 31.30.14.000
Код КНД: 29.060.20
Выпускается по требованиям, взаимосогласованным с потребителем.
|
|
Область применения
Кабели марки КГЭШУ предназначены для присоединения шахтных передвижных машин и механизмов, работающих на пластах крутого падения, к сети на номинальное напряжение до 1140 В переменного тока частоты 50 Гц на основных жилах и до 220 В на вспомогательных жилах.
Кабели эксплуатируются в подземных помещениях и шахтах с повышенной влажностью воздуха, в которых возможно длительное наличие воды или частая конденсация влаги. Электропроводящие экраны по изоляции жил обеспечивают опережающее отключение системы электроснабжения при повреждении кабеля и тем самым, предупреждая возможный взрыв метана в шахтах. Кабели не распространяют горение при одиночной прокладке. Климатическое исполнение У, категории размещения 5 по ГОСТ 15150.
Конструкция
1. Токопроводящая жила - медная, многопроволочная, круглой формы, 5 класса по ГОСТ 22483-77.
2. Изоляция - из резины изоляционной типа РТИ-1 или РТИ-1С. Основные изолированные жилы имеют сплошную отличительную расцветку. Вспомогательные жилы в группе из трёх жил имеют сплошную отличительную расцветку, отличающуюся между собой. Жила заземления выполняется без изоляции.
3. Разделительный слой - на основные и вспомогательные жилы наложена синтетическая плёнка и однослойная или двухслойная резиновая изоляция. Поверх скрученных жил наложена синтетическая плёнка или прорезиненная тканевая лента. Допускается изготовление без плёнки и ленты при условии обеспечения свободного отделения изолированных жил от оболочки, разрушение синтетической плёнки, заполнение междужильного пространства кабелей материалами, не распространяющими горение.
4. Экран - наложен поверх изоляции основных жил из электропроводящей резины.
5. Скрутка - экранированные основные жилы и заземляющая жила четырехжильных кабелей скручены между собой. Экранированные основные жилы и группы из трех вспомогательных жил скручены вокруг жилы заземления.
6. Заполнение - жгуты из синтетических нитей.
7. Оболочка - двухслойная оболочка из шланговой резины, упрочненная между слоями нитями в виде обмотки или оплетки. Наружный и внутренний слои имеют между собой шлицевое соединение.
Технические характеристики:
1. Температура эксплуатации кабелей: КГЭШУ от -30 до +50 оС.
2. Электрическое сопротивление токопроводящих жил постоянному току, перечитанное на 1 км длины и температуру 20 оС, соответствует:
- при приёмке и поставке для основных жил и заземляющих жил - ГОСТ 22483;
для вспомогательных жил сечением: 1,5 мм2 - не более 15,70 Ом; 2,5 мм2- не более 8,85 Ом; 4 мм2 - не более 5,80 Ом.
- на период эксплуатации и хранения: не более 120% от нормируемого при приёмке и поставке.
3. Электрическое сопротивление изоляции жил, перечитанное на 1 км кабеля и температуру 20 оС, МОм, не менее:
- при приёмке и поставке - 100
- на период эксплуатации и хранения - 1
4. Электрическое сопротивление экранов основных жил при температуре 20 оС, кОм, не более:
- при приёмке и поставке - 1,5
- на период эксплуатации и хранения - 2,0
5. Кабели выдерживают испытание переменным напряжением номинальной частоты 50 Гц без погружения в воду в течении 5 мин.:
- при приёмке и поставке: 3,5 кВ - для основных жил; 1,5 кВ - для вспомогательных жил
- на период эксплуатации и хранения: не менее 75 % от нормируемого при приёмке и поставке
6. Растягивающее усилие кабелей: с основными жилами сечения 10 и 16 мм2 - не менее 19620 Н, для жил сечением 25-70 мм2 - не менее 29430 Н.
7. Кабели должны быть стойкими к изгибу с осевым кручением и выдерживают количество циклов: для сечения 10-70 мм2 - 4000 циклов.
8. Строительная длина кабелей: не менее 200 м. По согласованию с потребителем допускается сдача кабелей любыми длинами.
9. Поставка кабелей: на деревянных барабанах или в бухтах. Масса бухты должна быть не более 30 кг.
10. Гарантийный срок эксплуатации кабелей: 6 месяцев со дня ввода в эксплуатацию.
Изготовитель гарантирует соответствие качества кабелей требованиям настоящих технических условий, при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.
11. Срок службы кабелей: не менее 1 года.
Основные конструктивные параметры кабеля (справочные величины)
|
|
Число и номинальное сечение жил, мм2 |
Номинальный наружный диаметр, мм |
Расчётная масса 1км/кг |
|
основных |
заземления |
Вспомогательных |
|
3х10 |
1х6,0 |
5х4,0 |
38,0 |
2264,00 |
|
3х16 |
1х10 |
5х4,0 |
40,8 |
2704,00 |
|
3х25 |
1х10 |
5х4,0 |
47,5 |
3722,00 |
|
3х35 |
1х10 |
5х4,0 |
49,0 |
4138,00 |
|
3х50 |
1х10 |
5х4,0 |
51,8 |
4835,00 |
|
3х70 |
1х10 |
5х4,0 |
55,7 |
5701,00 |
Указания по эксплуатации:
1. Прокладка и эксплуатация кабелей должны производиться в соответствии с <Правилами безопасности в угольных и сланцевых шахтах>, <Правилами технической эксплуатации угольных и сланцевых шахт>.
2. Минимально допустимый радиус изгиба кабелей при монтаже и эксплуатации должен быть не менее пяти наружных диаметров кабеля.
3. Не допускается закручивание кабеля на угол более 2π рад на длине 1 м в любую сторону.
4. Токовые нагрузки на кабели при длительной температуре нагрева жил для температуры окружающей среды 25 оС должно быть не более указанного в таблице:
|
|
Номинальное сечение основных жил, мм2 |
Токовые нагрузки, А, для кабелей с длительно-допустимой температурой нагрева жил, оС |
|
75 |
90 |
|
4,0 |
45 |
57 |
|
6,0 |
58 |
72 |
|
10 |
75 |
100 |
|
16 |
105 |
127 |
|
25 |
136 |
166 |
|
35 |
168 |
202 |
|
50 |
200 |
249 |
|
70 |
250 |
306 |
|
95 |
290 |
356 |
Для повторного-кратковременных, кратковременных режимов работы электроприёмников и температуры окружающей среды, отличной от 25 оС, токовые нагрузки пересчитываются в соответствии с <Правилами устройства электроустановок>.
5. Не допускается эксплуатация кабелей с повреждённой оболочкой.
|
|
