КВВГ

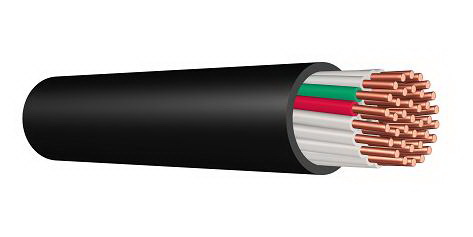

КВВГ Кабель контрольный с медными жилами, с изоляцией и оболочкой из поливинилхлоридного пластиката. ГОСТ 1508-78 Код ОКП: 35 6314 01

Кабели марки КВВГ предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В, для прокладки в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель.
Кабели могут быть проложены на открытом воздухе.
1. Токопроводящая жила - медная, однопроволочная, 1 класса по ГОСТ 22483.
2. Изоляция - из поливинилхлоридного пластиката.
3. Скрутка - изолированные жилы кабеля скручены.
В каждом повиве имеется счетная пара, изолированные жилы которой по цвету отличаются друг от друга и от остальных жил.
4. Оболочка - из поливинилхлоридного пластиката.
1. Температура эксплуатации кабелей КВВГ: от минус 50 ^оС до плюс 50 ^оС.
2. Электрическое сопротивление изоляции жил кабеля, пересчитанное на 1 км длины и температуру 293К (20 ^оС), не менее 10 МОм для жил сечением 0,75-1,5 мм²; 9 МОм для жил сечением 2,5-4,0 мм² и 6 МОм для жил сечением 6,0-10 мм².
3. Строительная длина кабелей: не менее 150 м. Допускается в партии не более 15 % отрезков кабеля длиной не менее 20 м, в том числе не более 5 % отрезков кабеля длиной от 20 до 50 м.
По согласованию с потребителем допускается сдача кабелей любыми длинами.
4. Поставка кабелей: на деревянных барабанах или в бухтах. Масса бухты должна быть не более 30 кг.
5. Гарантийный срок эксплуатации кабелей: 3 года со дня ввода в эксплуатацию.
Изготовитель гарантирует соответствие качества кабелей требованиям настоящего стандарта, при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.
6. Срок службы кабелей: не менее 15 лет, а при прокладке в помещениях, туннелях, каналах - 25 лет.

Число и номинальное сечение жил, мм2	наружный диаметр кабеля, мм	Расчетная масса кабеля, кг / км
4х0,75	7,63	79,98
5х0,75	8,26	93,91
7х0,75	9,51	129,61
10х0,75	11,68	184,51
14х0,75	12,57	228,63
19х0,75	13,85	290,01
27х0,75	16,35	399,14
37х0,75	18,59	530,2
52х0,75	21,65	720,23
4х1,0	8,02	93,55
5х1,0	9,29	120,86
7х1,0	9,99	152,18
10х1,0	12,32	217,51
14х1,0	13,28	272,15
19х1,0	14,65	347,31
27х1,0	17,33	479,95
37х1,0	19,71	639,2
52х1,0	23	872,15
4х1,5	9,22	129,06
5х1,5	9,97	152,31
7х1,5	10,74	194,29
10х1,5	13,32	279,01
14х1,5	14,38	353,59
19х1,5	15,9	455,28
27х1,5	19,27	647,76
37х1,5	21,46	845,33
52х1,5	25,5	1179,29
4х2,5	10,18	178,05
5х2,5	11,05	212,24
7х2,5	11,94	275,18
10х2,5	14,92	397,09
14х2,5	16,14	510,79
19х2,5	17,9	664,33
27х2,5	21,73	945,85
37х2,5	24,66	1264,71
4х4	11,8	259,05
7х4	13,95	407,65
10х4	17,6	591,62
4х6	13,03	351,32
7х6	15,48	561,62
10х6	20,04	831,99

1. Указания по эксплуатации должны соответствовать ГОСТ 26411 и требованиям настоящего стандарта.
2. Необходимость применения мер, обеспечивающих нераспространение горения при групповой прокладке кабелей в помещениях и кабельных сооружениях, должна быть определена нормативно-технической и проектной документацией на кабельные прокладки.
3. Усилие натяжения кабеля при прокладке и монтаже не должно создавать в токопроводящих жилах растягивающее напряжение более 4 кгс/мм².
4. Радиус изгиба кабелей при прокладке, при температуре окружающей среды не ниже 0 0С, не менее: трёх диаметров кабеля - для кабелей наружным диаметром до 10 мм включительно; четырёх диаметров кабеля - для кабелей наружным диаметром свыше 10 мм до 25 мм включительно.
