СИП-1 - провод самонесущий с аллюминиевыми жилами, с изоляцией из светостабилизированного сшитого полиэтилена (ПЭ), с нулевой неизолированной жилой из алюминеевого АВЕ сплава.
Применение: для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ в атмосфере воздуха типов I и II по ГОСТ 15150-69

СИП-2- то же, с нулевой несущей жилой из алюминиевого АВЕ сплава, изолированной светостабилизированным сшитым ПЭ.
Применение: для магистралей воздушных линий электропередачи (ВЛ) и линейных ответвлений от ВЛ в атмосфере воздуха типов I и II по ГОСТ 15150-69

СИП-3 - провод самонесущий защищенный с токопроводящей жилой из алюминиевого АВЕ сплава, с защитной изоляцией из светостабилизированного сшитого ПЭ.
Применение: для ВЛ на номинальное напряжение 10-35 кВ в атмосфере воздуха типов II и III по ГОСТ 15150-69

СИП-4- провод самонесущий изолированный без несущего элемента, с алюминиевыми токопроводящими жилами, с изоляцией из светостабилизированного сшитого ПЭ.
Применение: для ответвлений от ВЛ к вводу и для прокладки по стенам зданий и инженерных сооружений в атмосфере воздуха типов II и III по ГОСТ 15150-69
|
Преимущества самонесущих изолированных проводов
• Высокая надежность и бесперебойное обеспечение потребителей электроэнергией.
• Сокращение эксплуатационных расходов за счет исключения систематической расчистки трасс, замены поврежденных изоляторов.
• Снижение энергопотерь в линии вследствие уменьшения реактивного сопротивления (0,1Ом/км по сравнению с 0,35Ом/км для неизолированных проводов).
• Возможность совместной подвески на опорах проводов с разным уровнем напряжения и с телефонными линиями.
• Простота монтажа и ремонта, особенно при работах под напряжением.
• Сокращение объемов аварийно-восстановительных работ.
• Отсутствие или незначительное обрастание гололедом и мокрым снегом изолированной поверхности проводов.
• Возможность сооружения ЛЭП без вырубки просек.
• Возможность монтажа ЛЭП по фасадам зданий, что может исключить установку части опор, загромождающих тротуары, и улучшить общую эстетику в городских условиях.
• Исключение опасности возникновения пожаров в случае падения проводов на землю.
• Исключение возможности короткого замыкания между фазными проводами или на землю.
• Высокая безопасность обслуживания и отсутствие риска поражения при касании фазных проводов, находящихся под напряжением.
• Безопасность работ вблизи ЛЭП.
• Снижение вероятности хищения электроэнергии и разрушения.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Вид климатического исполнения проводов УХЛ, категория размещения 1, 2 и 3 по ГОСТ 15150-69. Провода стойки к воздействию солнечной радиации.
Провода стойки к изгибу при температуре -40оС.
Прокладка и монтаж проводов должны проводиться при температуре окружающей среды не ниже - 20оС.
Допустимый нагрев токопроводящих жил при эксплуатации не должен превышать 90оС в нормальном режиме и 250оС – при коротком замыкании.
Гарантийный срок эксплуатации 3 года с момента ввода проводов в эксплуатацию
Срок службы проводов, не менее 25 лет.

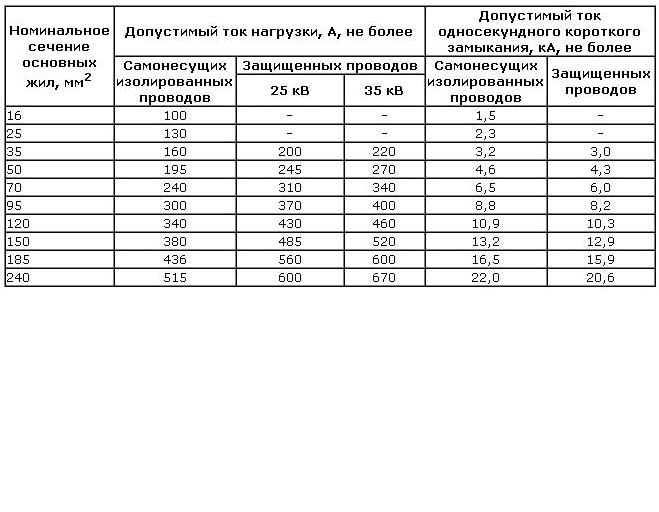

Допустимые токовые нагрузки проводов, рассчитанные при температуре окружающей
среды 25оС скорости ветра 0,6 м/с и интенсивности солнечной радиации 1000 Вт/м2, а также допустимые односекундные токи короткого замыкания:
|
